Behringer SLB 240 G-Halbautomat

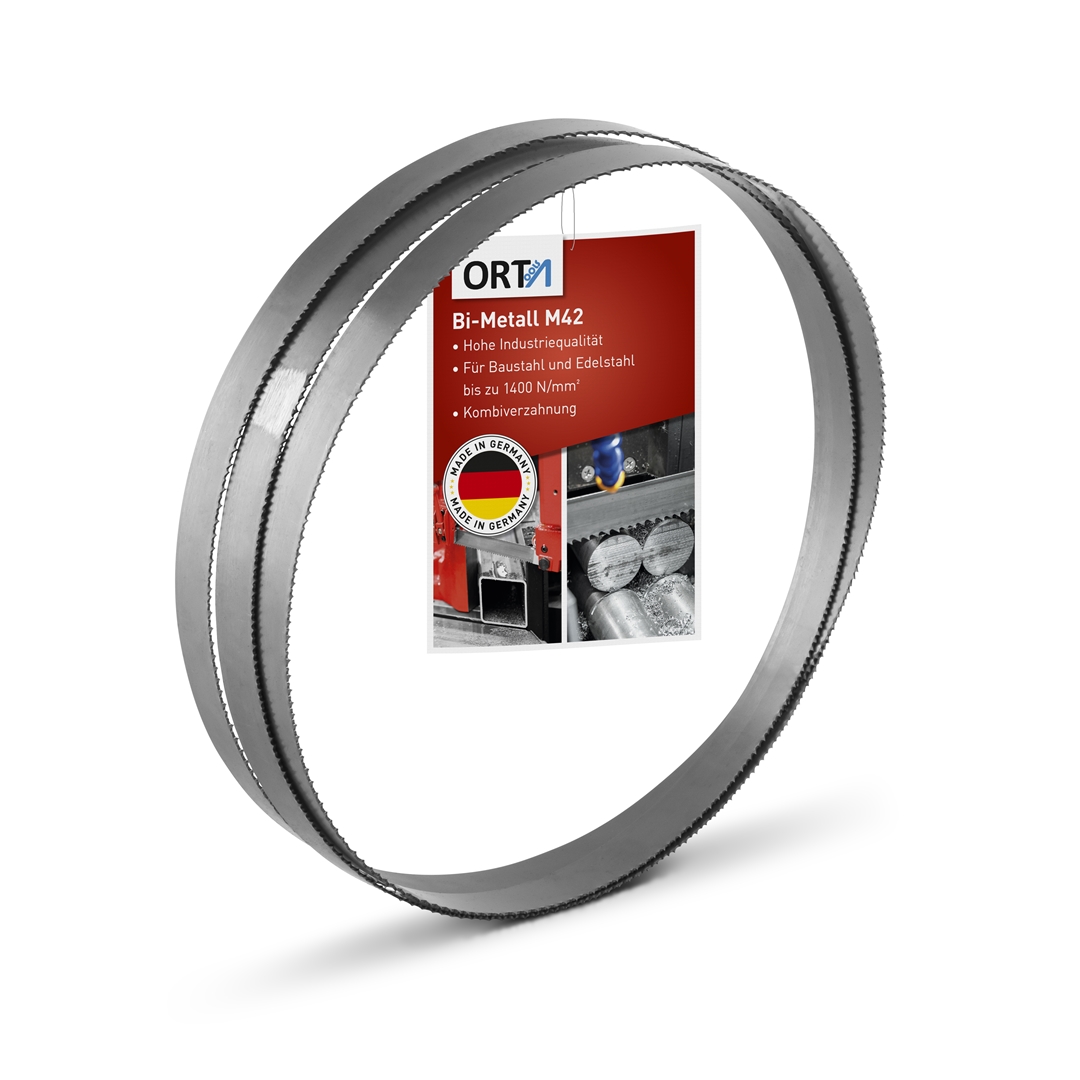

Bi-Metall M42 HSS

Bi-Metall Bandsägeblatt mit Zahnspitzen aus HSS M 42 und einem legierten Vergütungsstahl als Trägerband, geschränkt, geschärft und geschweißt, zur Bearbeitung von Metall und schwierigen Werkstoffen.



Einsatzgebiet

Für alle Materialen mit einer Zugfestigkeit von bis zu 1400 N/mm² (44 HRc)

Universell und Maschinenunabhängig einsetzbar bei

• Vollmaterialien 40-90 mm
• Rohre Ø 80-500 mm - Wand 3-15 mm


Auch für NE-Metalle geeignet.



---

---

Hier klicken um zu unserem Kühlschmierstoff zu gelangen!

Das Öl besitzt ein überdurchschnittliches Druckaufnahme- und Haftvermögen und ist temperaturstabil.

Auch bei der Bearbeitung von Buntmetallen oder Kupfer gewährleistet die zink- und schwefelfreie Additivierung eine fleckenfreie Oberfläche.

---

Bandsägeblätter für Hartholz finden Sie hier

 Sind Ihre Bandsäge Bandagen in Ordnung? Wenn nicht haben wir HIER Ersatz für Sie!

---

Richtige Verzahnung – optimale Sägeleistung

Entscheidend für den optimalen Einsatz eines Bi-Metall Sägebandes ist die Wahl der richtigen Verzahnung für den zu zerspanenden Werkstoffquerschnitt. Dabei kann zwischen dem Standardzahn mit konstanter Zahnteilung oder dem Kombizahn mit variabler Zahnteilung gewählt werden.

Zum vibrationsarmen Sägen von problematischen Werkstückabmessungen empfiehlt sich der Kombizahn mit variabler Zahnteilung der Zahngruppen. Schwingungsresonanzen werden gemindert und das Sägeband geschont.



Verzahnungsempfehlung für Vollmaterial

Konstante Verzahnung
Materialquerschnitt in mm	Zähne pro Zoll
	ZpZ	Zahnform
200 - 400	2	H
120 - 200	3	H
80 - 120	4	H/N
40 -   80	6	H/N
20 -   40	10	N
10 -   20	14	N
bis 10	18	N
N = Standardzahn H = Hookzahn



























---

Variable Verzahnung
Materialquerschnitt in mm	Zähne pro Zoll
	ZpZ	Zahnform
ab 550	0,75/1,25	K
380 - 750	1/1,5	K
250 - 550	1,4/2	K
120 - 350	2/3	K
80 - 140	3/4	K
60 - 110	4/6	K
40 -   70	5/7 | 5/8	K
30 -   60	6/10	K
20 -   40	8/11 | 8/12	K
bis 25	10/14	K
K = Kombizahn







Verzahnungsempfehlung für Profile

Gerade bei der Zerspanung von Profilen beeinflusst die Wahl der Verzahnung entscheidend das Sägeergebnis. Als weltweit günstigste Zahnform hat sich dabei der Einsatz von Sägebändern mit variabler Verzahnung gezeigt. Dabei richtet sich die erforderliche Zahnteilung nach Wandstärke und Durchmesser der zu zerspanenden Profile.

Die folgenden Tabellen gelten für Einzelschnitte. Wenn zwei oder mehr Rechteckprofile nebeneinander zerspant werden, gelten die Tabellen unter Berücksichtigung der 2-fachen Wandstärke.

---

Dünnwandige Profile (0° Spanwinkel)
Wandstärke	Profil-Außendurchmesser (D) in mm
(S) in mm	20	40	60	80	100	120	150
2	14	14	14	14	14	14	10/14
3	14	14	14	14	10/14	10/14	8/11 | 8/12
4	14	14	10/14	10/14	8/11 | 8/12	8/11 | 8/12	6/10
5	14	10/14	10/14	8/11 | 8/12	8/11 | 8/12	6/10	6/10
6	14	10/14	8/11 | 8/12	8/11 | 8/12	6/10	6/10	5/7 | 5/8
8	14	8/11 | 8/12	6/10	6/10	5/7 | 5/8	5/7 | 5/8	5/7 | 5/8
10	-	6/10	6/10	5/7 | 5/8	5/7 | 5/8	5/7 | 5/8	-

---





---

Dickwandige Profile (positiver Spanwinkel)
Wandstärke	Profil-Außendurchmesser (D) in mm
(S) in mm	80	100	120	150	200	300	500	750
10	-	-	-	4/6	4/6	4/6	3/4	2/3
15	4/6	4/6	4/6	4/6	4/6	3/4	2/3	2/3
20	4/6	4/6	4/6	3/4	3/4	2/3	2/3	2/3
30	4/6	4/6	4/6	3/4	3/4	2/3	2/3	2/3
50	-	-	3/4	3/4	2/3	2/3	2/3	1,4/2
80	-	-	-	-	2/3	2/3	1,4/2	1,4/2
100	-	-	-	-	-	2/3	1,4/2	1,4/2

---

Shop Erklärung

Die Bandlänge ist die gestreckte Länge des Bandes.

Die Bandbreite bestimmt die Breite des Bandes von Zahnspitze bis Sägerücken.

Stärke + Zahnteilung, die Stärke repräsentiert die Materialstärke des Bandes. Die Zahnteilung bei Bi-Metall ergibt sich durch den Zähne pro Zoll (25,4 mm)

---
